Poniżej znajduje się schemat karty turbo do Atari 8-bit opartej na procesorze 65816, taktowanym zegarem 5MHz, oraz posiadających liniową pamięć RAM.
Schemat pochodzi z jakiejś niemieckiej gazety i został zeskanowany i przez ponad 10 lat leżał odłogiem na dysku.
Być może okaże się pomocny dla jakiegoś elektronika, dlatego publikuję go poniżej.

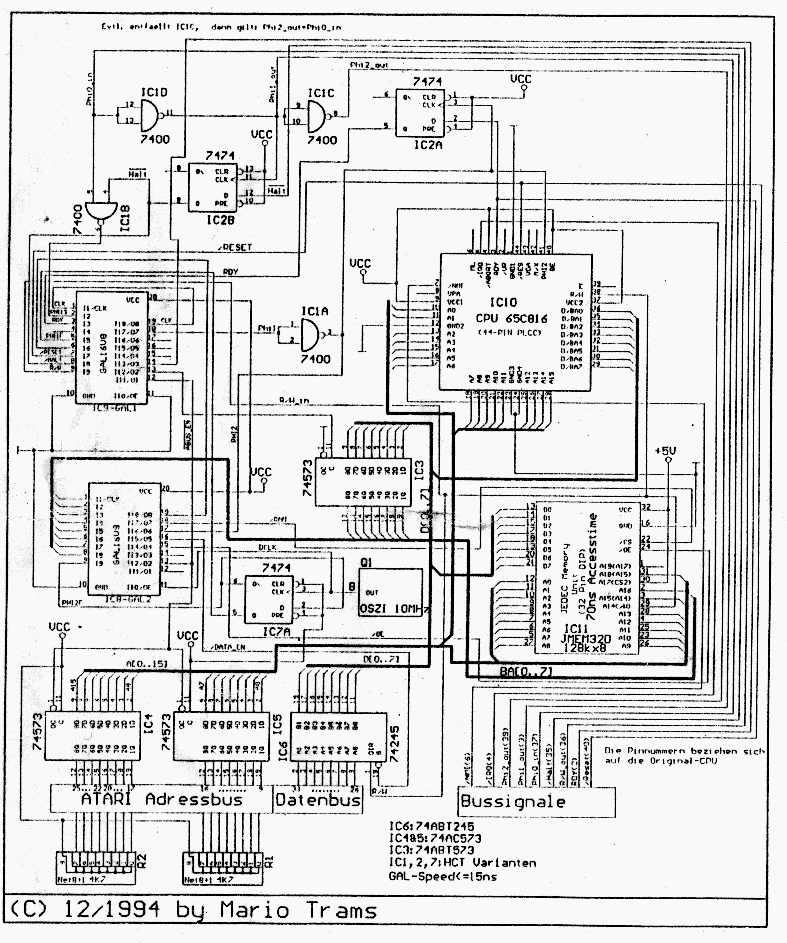

Na początek schemat:
Poniżej znajduje się program dla kości GAL nr.1:
GAL1 *IDENTYFICATION clk_man; *TYPE GAL16V8 *PINS PHI1S = 2, PHI1F = 5, SLOW = 6, Reset = 7, Halt = 8, RDY = 3, RW_in = 9, Q0.r = 16, Q1.r = 17, Q2.r = 15, PHI1.t = 18, Clock.t = 19, Bank_L.t = 13, RW_out.t = 14, A_Bus_EN.t = 12; *BOOLEAN-EQUATIONS /Q2 = /Q1 & Q0 & Reset; /Q1 = /Q1 & Q0 & Reset + Q2 & /Q0 & Reset; /Q0 = Q2 & Q1 & Reset + /Q2 & /Q1 & Q0 & Reset; Clock.e = Vcc; Clock = Q2 & Q1 & Q0 & SLOW & /PHI1 + Q2 & Q1 & /Q0 & PHI1F + Q2 & /Q1 & /Q0 & /PHI1F + Q2 & /Q1 & Q0 & /SLOW & /PHI1 + /Q2 & /Q1 & Q0 & PHI1S + /Q2 & /Q1 & /Q0 & /PHI1S + /Reset; %Outputs% PHI1.e = Vcc; PHI1 = Q2 & Q1 & Q0 & PHI1S + Q2 & /Q1 & Q0 & PHI1F; Bank_L.e = Vcc; /Bank_L = /PHI1 + /RDY; RW_out.e = Vcc; /RW_out = Q2 & Q1 & Q0 & Halt & /RW_in + /Q2 & /Q1 & /Q0 & Halt & /RW_in; A_Bus_EN.e = Vcc; /A_Bus_EN = Q2 & Q1 & Q0 & Halt + /Q2 & /Q1 & /Q0 & Halt; *END
Poniżej znajduje się program dla kości GAL nr.2:
Bankdecoder and AV generator (GAL2) *IDENTYFICATION bankman; *TYPE GAL16V8; *PINS %Inputs% BA7 = 1, BA6 = 2, BA5 = 3, BA4 = 4, BA3 = 5, BA2 = 6, BA1 = 7, BA0 = 8, PHI2F = 9, DCLK = 11, PHI2 = 17, A_Bus_EN = 13, %Outputs% AV = 12, Data_EN = 16, OE = 15, RAM = 18, SLOW = 19; *BOOLEAN-EQUATIONS /AV = /DCLK & /PHI2F + PHI2F; /SLOW = /BA0 & /BA1 & /BA2 & /BA3 & /BA4 & /BA5 & /BA6 & /BA7; /Data_EN = /A_Bus_EN & PHI2; /RAM = BA1 & /BA2 & /BA3 & /BA4 & /BA5 & /BA6 & /BA7; /OE = PHI2F & /DCLK + /PHI2F & DCLK; *END
